在蘭州地區商業空間與高端住宅裝修維護中，蘭州石材結晶已成為提升地麵美觀度與延長使用壽命的重要工藝。無論是新建項目交付（fù）前的表麵處理，還是既有建築翻新，專業的蘭州石材結晶服務能夠有效修複劃痕、增強光澤（zé）並提高抗汙（wū）能力。本文圍（wéi）繞蘭州石材結晶的實際（jì）需求，深入解析石材結晶施工（gōng）周（zhōu）期（qī）安排、石材結晶劑使（shǐ）用方法以及不同石（shí）材結晶處理方案三大核心環節，結合技術參數、典型場景與後期養護建議，為物業、裝修公司及業主提供可操作的技術指南（nán）。

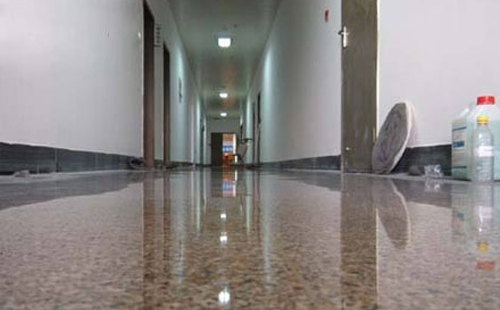

石材結晶（jīng）施工周期安（ān）排：合理規劃工期與流程

蘭州石材結晶的施工（gōng）周（zhōu）期受麵積、石材類型、汙染程度及環境條件等多重因素影響，需科學安排工序，避免影響正常（cháng）運營。標準流程包括：表麵清（qīng）潔、破損修補、研磨整平、結晶處理、質量驗收五個階段。

以1000㎡的大理石地麵為例，常規施工周期為5-7天。第一天進行表麵清掃與除（chú）蠟，使（shǐ）用中性清潔劑去除汙漬與舊防護層；第二（èr）至三天進（jìn）行多（duō）級研磨，采用50#-3000#金剛石磨片逐級打磨，消除劃痕並提升平整度；第四至六天進行結晶處（chù）理，每遍處理後需間隔2小時以上再進行下一遍；第（dì）七天進行最終驗收（shōu）與現場清理。

環境溫濕度對工期有顯著影響。理想施工溫度為15-30℃，相對（duì）濕度低於70%。溫度過低（<10℃）會延緩結晶反應速度，單（dān）遍處（chù）理時間需延長30%-50%；濕度過高則易導致（zhì）藥劑殘留，影（yǐng）響光澤度。例如，在某酒店大堂項目中，因冬季室內溫度僅8℃，結晶反（fǎn）應不充分，返工後（hòu）調整施（shī）工時間（jiān）至中午高（gāo）溫段，效率提升40%。（案例數（shù）據（jù）顯示，合理（lǐ）安排施（shī）工時段可減少無效工時約2.5小時/天）

對於營業（yè）場所，建議采用分區（qū）施工、夜（yè）間作業方（fāng）式，每（měi）完成200-300㎡即開放通行，最大限度減少對運（yùn）營的影響。同時，施工前應做好周邊設施保護，避免藥（yào）劑飛濺造成二次汙染。

石材結晶（jīng）劑使用方法：提升反應效率與光澤持久性（xìng）

結晶劑是蘭州石材結晶的核心材料，其成分與使用方式直接影響（xiǎng）處理效果（guǒ）。常見結晶劑（jì）分為酸性（含氟矽酸鹽）、堿性（含鎂鹽）和（hé）中性三類，需根據石（shí）材礦（kuàng）物成分選擇。

大理石（方解（jiě）石為主（zhǔ））宜采用酸性結（jié）晶劑，通過化學反應（yīng）生成硬度更高的氟化鈣層。操作（zuò）時將結晶劑均勻噴灑於地麵，配合鋼絲棉或納米墊，使用晶麵（miàn）機（轉速≥175rpm）進行研磨。每（měi）平方米用藥量控製（zhì）在15-20ml，過量使用易（yì）形成藥劑堆積，導（dǎo）致表麵發白。例如，在某辦公樓翻新項目中，因結晶劑用量超標，局部區域出現霧狀殘留，經重新研磨後恢複正常（cháng）。（現場（chǎng）檢測顯（xiǎn）示，正確用藥量可使光澤度提升至85-95光澤單（dān）位，持續時間達6-8個月）

花崗岩（含石（shí）英、長（zhǎng）石）則更適合堿性或中性（xìng）結晶劑，避免酸性物（wù）質侵（qīn）蝕礦物結構。處（chù）理時建議（yì）采用“少藥多磨”原則，分（fèn）2-3遍完成，每（měi）遍間隔1小時（shí）以上，確保反應充分。晶麵機配（pèi）重建議為45-60kg，壓力過小則反應（yīng）不充分，過大則損傷表麵。

結晶完成後，需用白色納米墊（diàn）進行拋光收尾，提升鏡麵效果。處理區（qū）域應封閉養護（hù）24小時（shí）後再投入使用，避免水（shuǐ）漬汙染。

不同石材結晶處理方案：針對性技術選擇

不同（tóng）石材因礦物組成、孔隙率和硬度差異，需製定（dìng）差異化的蘭州石材結（jié）晶方案。常見石材處理要點（diǎn）如下：

大理石：易劃傷、易受酸蝕，結晶前需徹底清除（chú）鏽斑、水漬。對於淺色大理石（shí）（如爵（jué）士白），應避免使用含鐵成分的鋼絲棉，改用銅纖維墊，防止金屬離子滲透導致變（biàn）色。研磨時從100#開始，避免過度切削。

花（huā）崗岩：硬度高（莫氏6-7級），需采用更粗粒徑磨片起磨（50#-100#），結晶過程耗時較（jiào）長。黑色花崗（gǎng）岩（如中國黑）易顯現灰塵，建議增加拋光遍數，提升表麵致密性（xìng）。

人造石與石英石：表麵為（wéi）樹脂與石英砂複合，不適用傳統結晶工藝。應采用（yòng）專用拋光膏配合羊毛（máo）墊（diàn）處理，避免高溫導致樹脂老化（huà）。

石灰石與砂岩：孔隙率高、結構疏鬆，直接結晶易導致（zhì）藥劑滲透不均。建（jiàn）議先進行（háng）滲（shèn）透型防護處理，封閉毛細孔後再進（jìn）行輕度結晶，提升表麵（miàn）耐（nài）磨性。（某博物館項目采用分級處理方案，對不同區域石材定製（zhì）工藝，整體光澤均勻度提升至90%以上）

後期維護與定期保（bǎo）養：延長結晶層壽命

蘭州石材結晶效果非（fēi）永久性，需結合日常維護延（yán）長使用壽命（mìng）。建（jiàn）議建立“日（rì）常清潔+季度保養”製度。日常使用中性清潔劑拖地，避免酸性清潔劑（如潔廁靈）接（jiē）觸表麵。

每3-6個月進（jìn）行一次輕度拋光保養，使用納米（mǐ）墊配合（hé）少量結晶劑低速（<150rpm）拋（pāo）光，可恢複80%以上（shàng）光（guāng）澤。若（ruò）出（chū）現（xiàn）局部磨損或汙漬滲透，可進行局部補晶處理，無需整體返（fǎn）工。

定期檢測光澤度（dù）變化，使（shǐ）用光澤儀每季度測量關鍵區域（yù），當平均值低於70光澤單位時，建議安排全麵翻新。通過科學的施工與係統化維護，蘭州（zhōu）石材（cái）結晶不僅能顯著改善空（kōng）間視（shì）覺效果，更能降低（dī）長期維（wéi）護成本，實現美觀與實用的平衡。
